드론용 열화상 카메라

제조사: FLIR

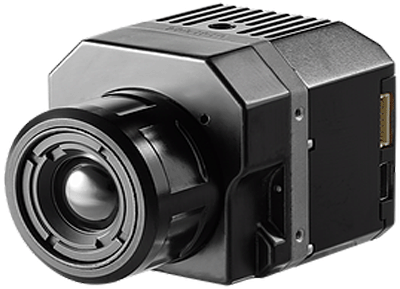

제품명: 드론용 열화상 카메라
제품번호: FLIR Vue Pro

제품특징

드론 전용 열화상카메라
FLIR Vue Pro (플리어 뷰 프로) 출시!!!

1. 저렴한 열화상카메라 및 내장 데이터 저장기능
    항공촬영 열화상 데이터 저장
    10핀 mini-USB 커넥터를 통해 간단한 전원/비디오 출력 인터페이스
    드론 운영에 최적화 된 이미지 설정

2. 마이크로 SD 메모리카드에 열영상 이미지와 비행데이터 저장
   MJpeg 또는 H.264 포맷의 8-bit 디지털 영상
   14-bit 이미지 저장
   각 이미지에 위치정보 및 비행 데이터 저장
   RS-232C 연결, MAV Link 통합

3. 유연하고 강력한 카메라 제어 및 구성옵션
PWM 연결을 통한 카메라 제어 기능 : 이미지 칼라 팔레트 조절, 녹화시작/정지

제품사양

FLIR Vue Pro 카메라 USB 단자는 7핀과 10핀 두개다 있으며, 각 핀에서 출력되는 신호는
상기의 그림과 같습니다. 자세한 사항은 메뉴얼을 참고하여 주시길 바랍니다.

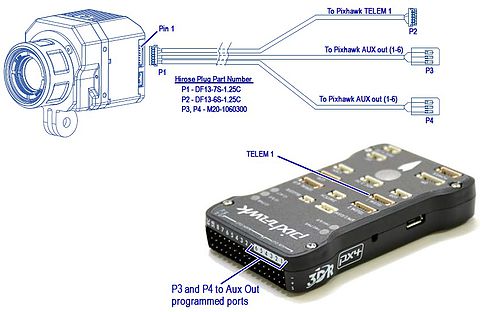

픽스호크 비행 콘트롤러 연결 (Pixhawk Flight Controller)

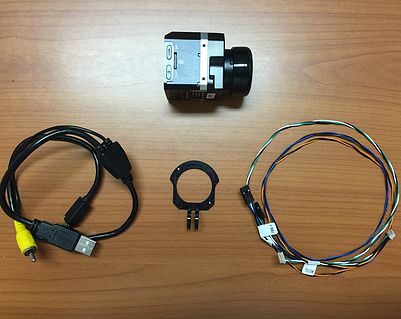

FLIR Vue Pro 실제 구성품

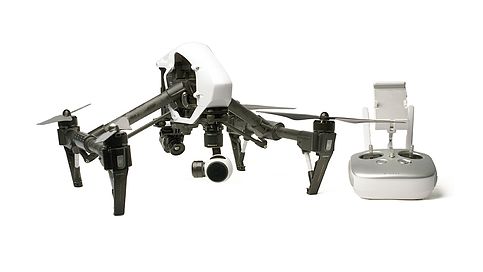

DJI Inspire 1 + FLIR Vue Pro 실제 구성사례

모바일 어플(FLIR Vue Pro)

제품옵션

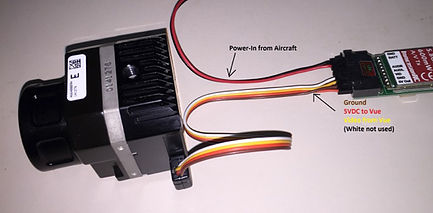

Adapter Cable for FPV Video TX
- Connector : USB to FPV Tx connector / Futaba style plug
- Cable length : 225mm
- Weight : 3.84g

Male to Male Servo Lead
- Weight : 2.5g(Each)
- Lead length : 10cm

ImmersionRC Race Band 600mW 5.8GHz AV Transmitter
- Connector : SMA
- Input voltage range : 7-25V(2S-6S)
- Camera supply : 5V, 300mA Max.
- RF Output : 50ohm SMA
- Video Input : 1Vpp, 75ohms

32 Channel 5.8GHz Auto Scanning Video Receiver

- Video format supported : NTSC/PAL

- Anttena connection : SMA, jack(module side)

- Power input : 12V(3S Lipo suggested)

- Weight : 80g

Action Cam Mount
- Dimension : 45 x 35 x 25mm
- Material : ABS
- Weight : 19g

7 inch 800 x 480 5.8GHz Diversity FPV LCD Monitor
- Channel : 32ch
- Frequency(MHz)
Band 1 : 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725
Band 2 : 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
Band 3 : 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945
Band 4 : 5740, 5760, 5780, 5800, 5820, 5840, 5860, 5880
- Screen size : 7 inch(16:9)
- Screen type : TFT LCD Screen/Long life, LED Backlight
- Resolution : 800 x 480
- Antenna connector : RP-SMA
- Brightness : 400 cd/m2
- Contrast : 500:1
- View angle : 140/120 degree(수평/수직)
- 사용전압 : 7-24V Power

이 외 궁금한 사항이 있으시거나 필요한 자료가 있으시면 당사로 연락하여 주시길 바랍니다.
